Успех АТП-424НД - течеискатель с функцией пассивного обнаружения кабеля и диагностирования запорной арматуры

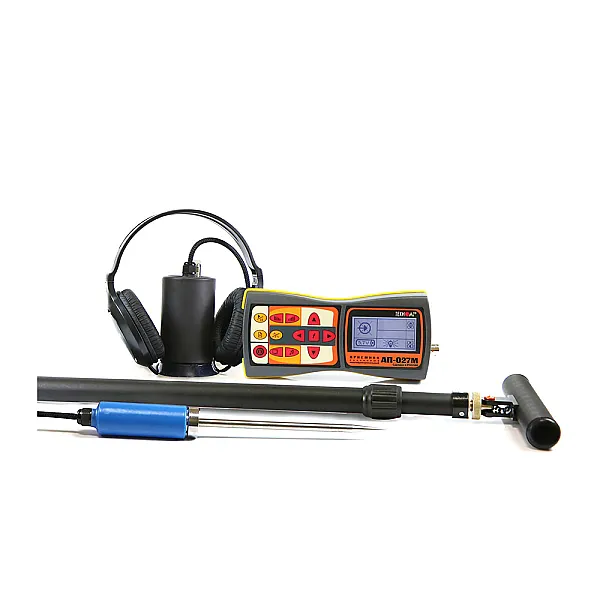

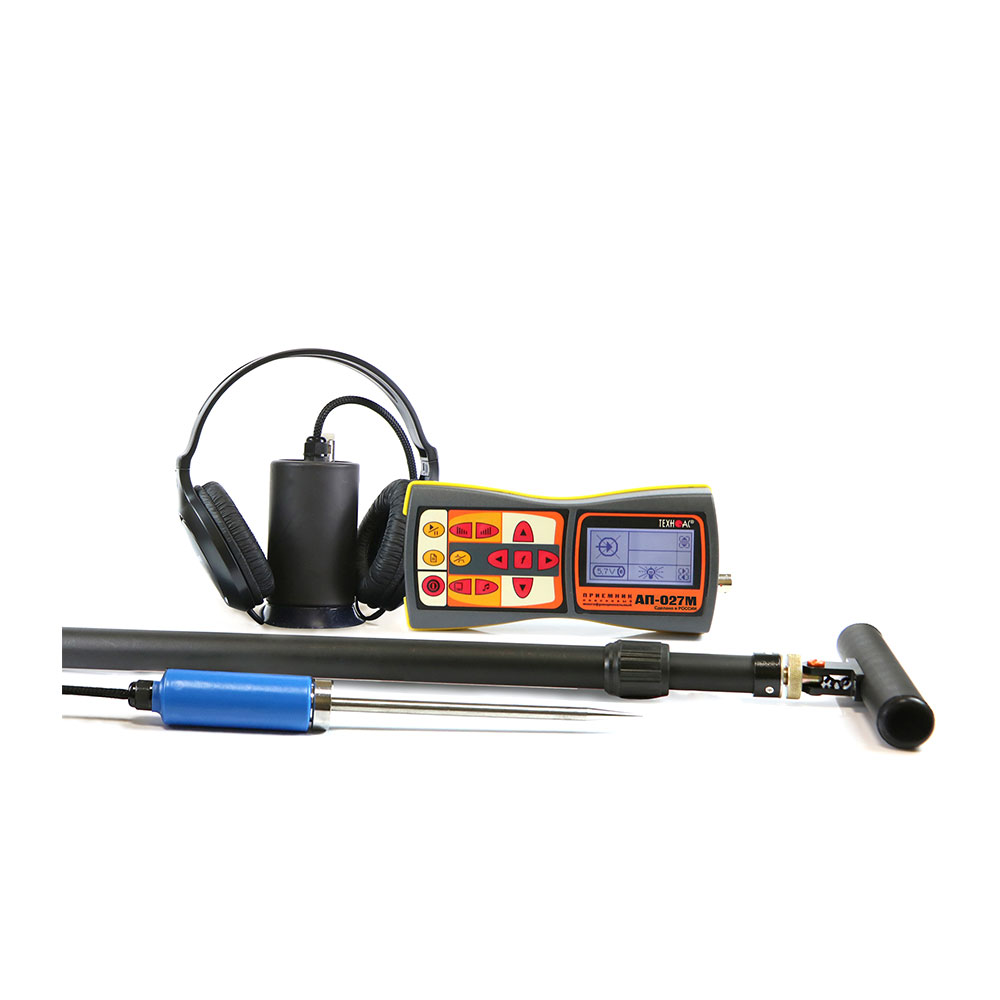

Течеискатель Успех АТП-424НД

Назначение течеискателя Успех АТ-424НД

Комплект акустического портативного течеискателя с функцией пассивного обнаружения кабеля и диагностирования запорной арматуры предназначен для:

• обнаружения утечек жидкостей в трубопроводах, находящихся на глубине до 3 м в канальной и бесканальной прокладке;
• контроля состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах;

• обнаружения силовых кабелей под напряжением пассивным методом на глубине до 6 м.

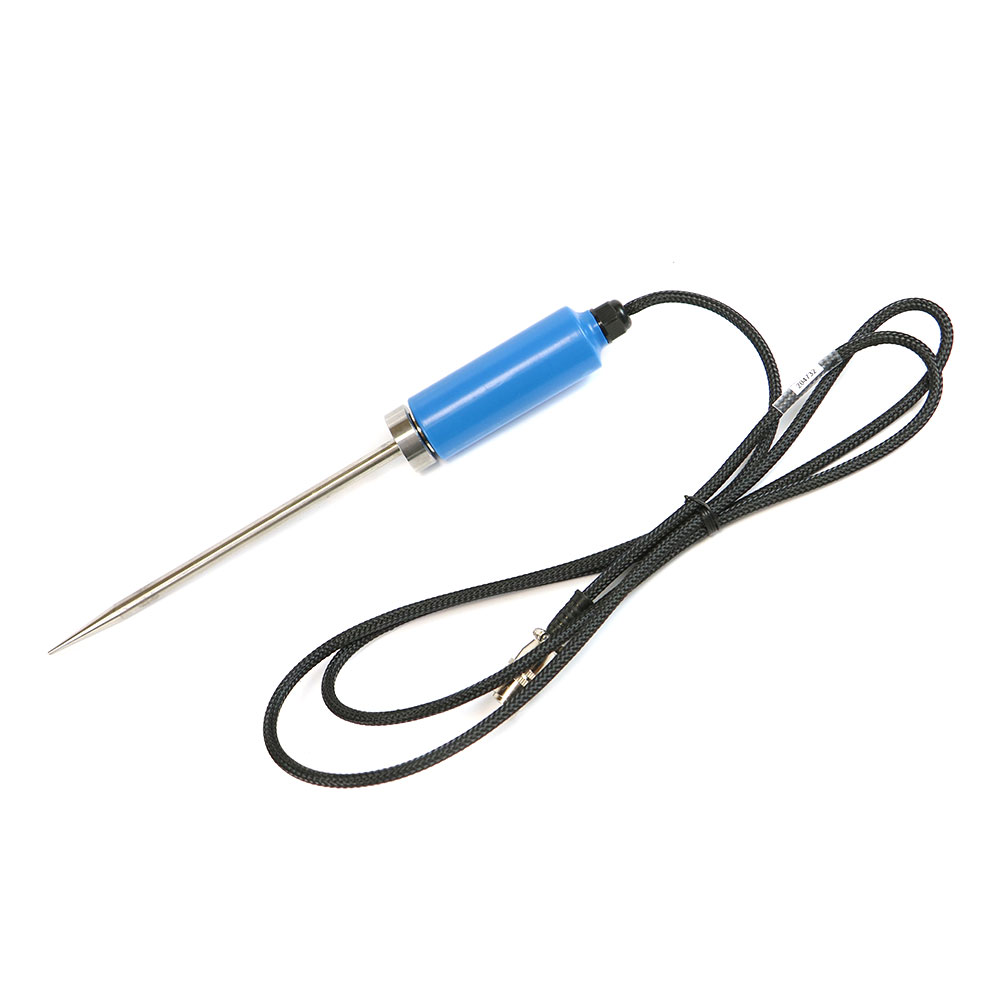

В состав течеискателя входит комплект ADM-227, состоящий из малогабаритного акустического датчика с магнитным основанием и удлинительного штыря.

Наличие малогабаритного датчика позволяет проводить работы по поиску утечек, контролю состояния и герметичности запорной арматуры, как на металлических, так и на пластиковых трубах малого диаметра. При нарушении уплотнения запорного элемента происходит утечка продукта (жидкости или газа). Характерные акустические шумы утечки улавливаются высококачественным микрофоном датчика ADM-227 и передаются в виде графических и цифровых показаний на приемник АП-027M.

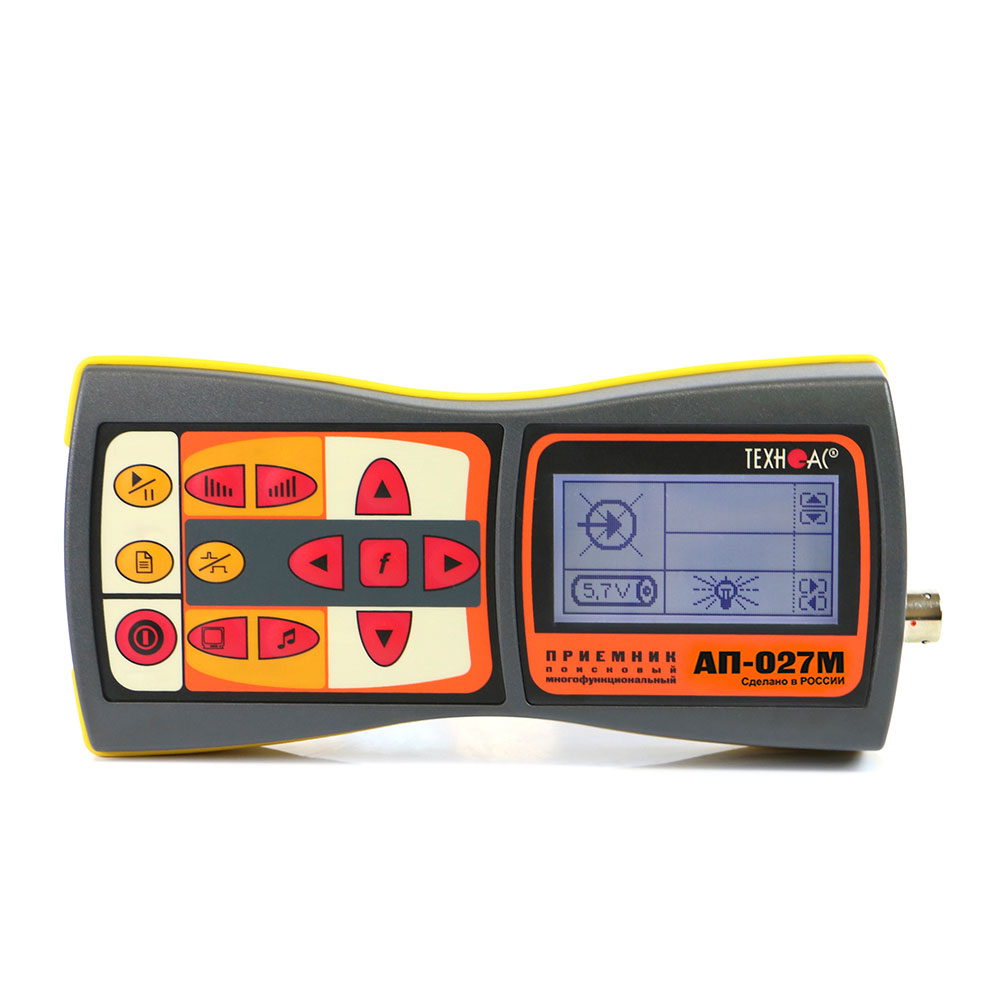

Особенности приемника АП-027М

• Цифровой трассопоисковый приемник.
• Большой ЖК дисплей с переключаемыми режимами работы и индикации.
• Отображение частотного спектра входного сигнала.
• Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
• Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
• При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
• При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
• Класс защиты корпуса от внешних воздействий IP54.

Рекомендуемые области применения течеискателя Успех АТ-424НД

• ЖКХ
• Теплосети
• Водоканал
