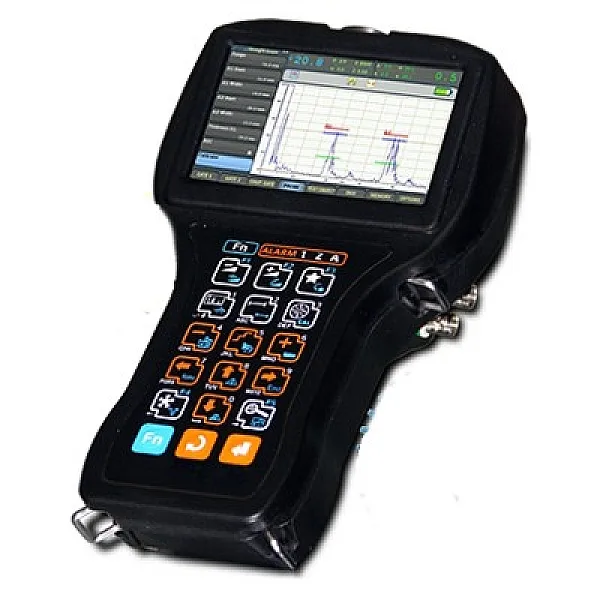

Ультразвуковой дефектоскоп УД4-86

Ультразвуковой дефектоскоп УД4-86

БАЗОВАЯ ВЕРСИЯ ПРИБОРА:

• ручной контроль продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных соединений;
• измерение координат залегания дефектов;
• оценка скорости распространения УЗ колебаний в различных материалах;
• измерение эквивалентных размеров дефектов;
• измерение отношений амплитуд сигналов, отраженных от дефектов.

ВЕРСИЯ «ТОЛЩИНОМЕР +»:

• измерение толщины изделий при одностороннем доступе к ним;
• формирование многомерных файлов с результатами измерения толщин объектов.

Основные режимы и опции:

Базовый комплект на ультразвуковой дефектоскоп уд4 86:

• автоматические алгоритмы калибровки различных ПЭП (прямые, наклонные, поверхностной волны);
• режим автоматического построения кривых АРД одновременно для трех различных браковочных диаметров;
• режим построения кривой ВРЧ и DAC;
• режим автоматической регулировки усиления (АРУ);
• система контроля качества акустического контакта;
• режим измерения параметров эхо-сигнала по «снимку» сигнала максимальной амплитуды (незаменим при проведении контроля изделий с плохими условиями ввода УЗ колебаний);
• режим высокоточного измерения толщины изделия с применением измерительного маркера;
• режим «разметка развертки по отражениям» (применяется для контроля сварных соединений);
• режим «ПИК» - накопление максимальной огибающей сигналов, режим актуален при поиске мелких дефектов и работе в условиях нестабильного акустического контакта;
• наличие двух независимых измерительных стробов с тремя уровнями фиксации, а также системы автоматической сигнализации дефектов (звуковая и световая) по каждому измерительному стробу;
• различные режимы детектирования сигнала – радио-сигнал, положительная или отрицательная полуволна, двухполупериодный;
• быстрая передача данных на ПК.

ВЕРСИЯ «ТОЛЩИНОМЕР +»:

• алгоритмы автоматической калибровки прямых ПЭП (совмещенные и раздельно-совмещенные);
• режим измерения задержки в призме прямого раздельно-совмещенного ПЭП «в воздухе»;
• режим измерения по фронту 0-пересечения первого отрицательного полупериода эхо-сигнала;
• постоянная автоматическая регулировка усиления, для обеспечения точности измерения толщины;
• система контроля качества акустического контакта;
• построение карт и срезов толщин с привязкой к пространственной координате ПЭП (при условии применения сканирующего устройства);
• режим «разметка развертки» по заданным значения минимальной и максимальной толщины объекта контроля;
• создание многомерных файлов результатов измерения толщины на базе встроенных шаблонов;
• формирование базы данных результатов измерений и используемых ПЭП;
• быстрая передача данных на ПК посредством USB стандартными средствами операционной системы.

Преимущества УД4-86:

1. ЭРГОНОМИЧНОСТЬ
• Оптимальный размер и формат дисплея с разрешением 800х480 пикселей обеспечивает качественное разделение и восприятие информации, а также не вызывает излишнего зрительного напряжения у дефектоскописта;
• удобный корпус и малый вес прибора позволяют легко управлять дефектоскопом в замкнутых пространствах и труднодоступных областях;
• легкосъемная аккумуляторная батарея;
• вызов наиболее часто используемых режимов с клавиатуры или «мультименю».
2. МНОГОФУНКЦИОНАЛЬНОСТЬ
• проведение дефектоскопии, толщинометрии, оценки скорости распространения УЗ колебаний в различных материалах;
• наличие различных версий программного обеспечения («прошивки») дефектоскопа для решения специализированных задач контроля;
• работа со всеми типами ПЭП.
3. СТЕПЕНЬ ЗАЩИТЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ
• степень защиты корпуса дефектоскопа – IP64;
• дефектоскоп устойчив к воздействию ионизирующего излучения и рассчитан на работу в условиях повышенной влажности;
• температурный диапазон окружающего воздуха от -30 до +45°С.
4. ИНДИВИДУАЛЬНЫЙ КОМПЛЕКТ ПОСТАВКИ
• дефектоскоп по согласованию с Заказчиком может комплектоваться различными ПЭП, стандартными образцами и программным обеспечением для работы в различных отраслях промышленности.
