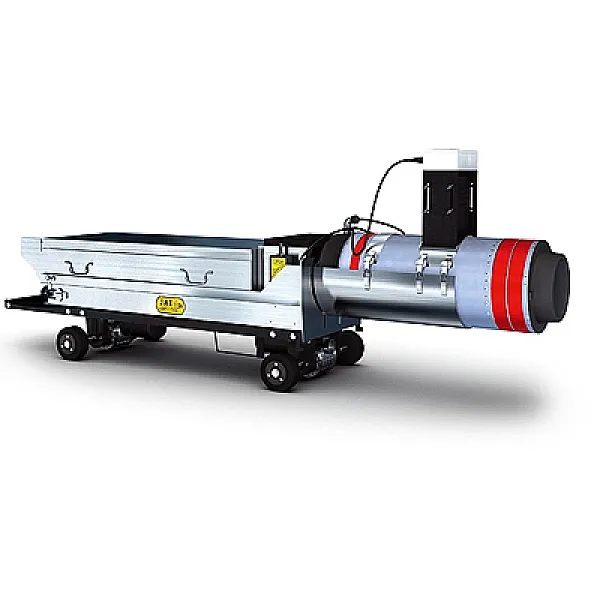

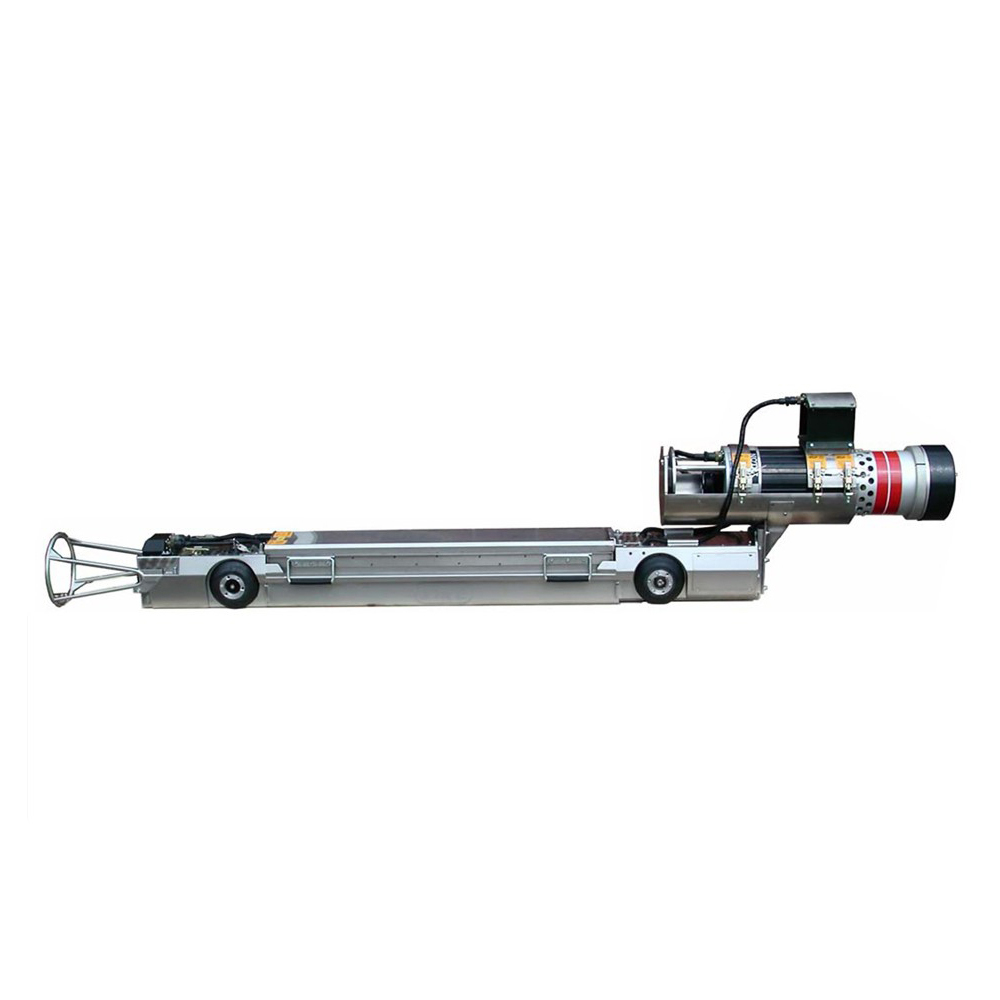

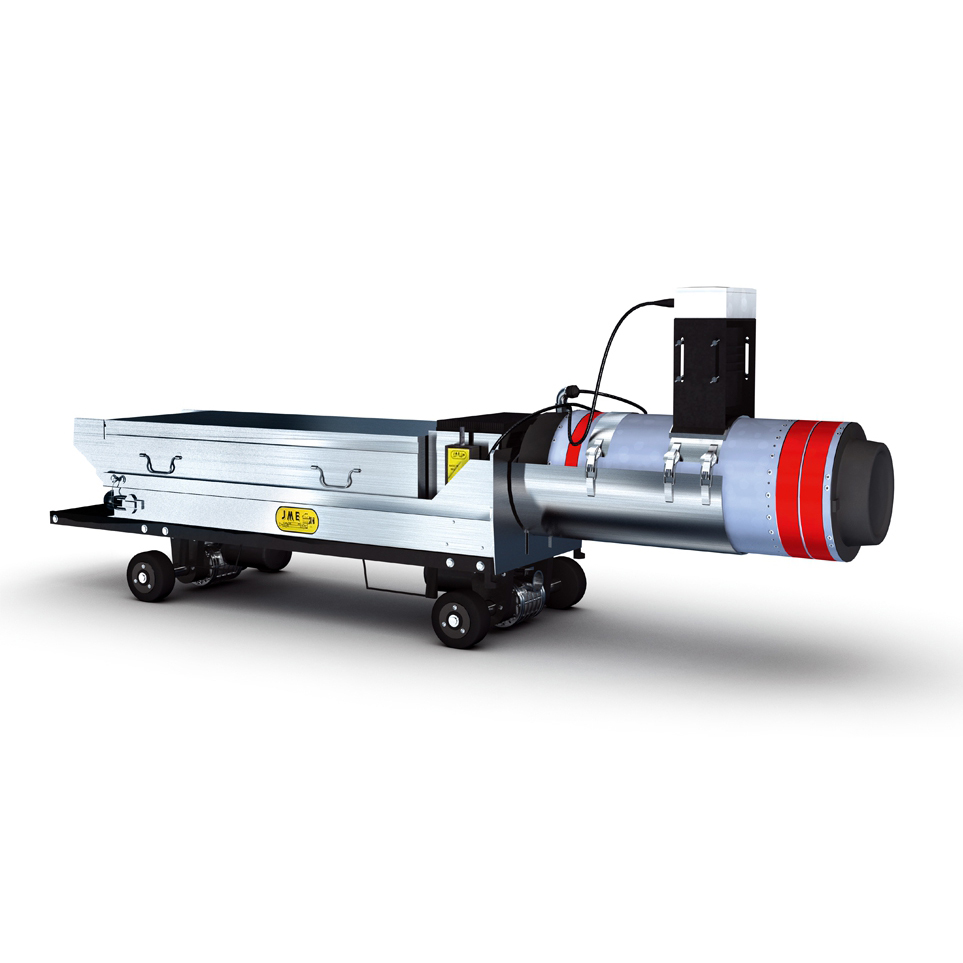

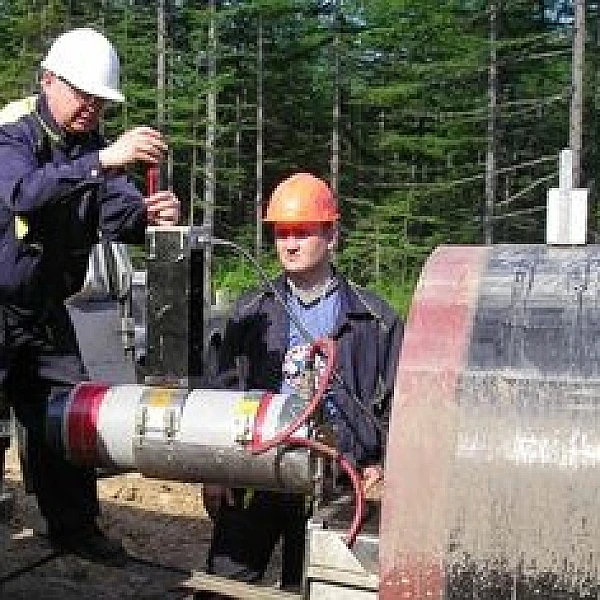

Рентгеновский кроулер JME 24

Рентгенографический кроулер JME 24

Описание и принцип действия:

Кроулер является мобильным радиографическим комплексом с аккумуляторным питанием и дистанционным управлением. Устройство разработано для получения панорамных радиографических изображений стыковых швов труб.
Данные самоходные установки производятся фирмой “JME Ltd”(Великобритания) в соответствии с концепцией модульного построения конструкции и комплектуются, как правило, рентген генераторами компании “ICM S.A.”(Бельгия).
Как показывает практика, использование рентгенографического кроулера позволяет значительно ускорить процесс строительства трубопровода и существенно повысить производительность работ по контролю сварных соединений.

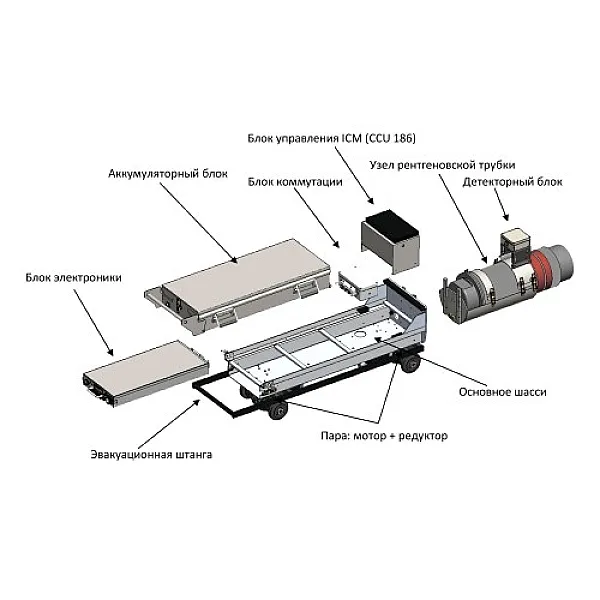

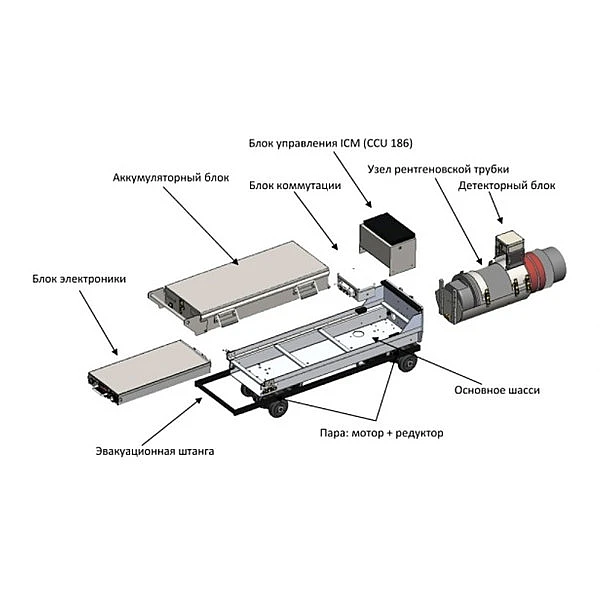

Каждый модуль JME изготовлен из высококачественных материалов, что обеспечивает надежность готового изделия, простоту эксплуатации и возможность продление срока службы.
Принцип действия кроулера основан на специальных требованиях, предъявляемых к сварным работам и методам радиографии, и зависит, в основном, от возможности отцентрировать источник радиографического излучения внутри зоны кольцевого шва. После того как центровка источника излучения обеспечена, вырабатывается команда-разрешение на рентгеновское излучение в течение заранее установленного времени экспозиции. Излучение регистрируется кассетой с пленкой, закрепленной на наружной поверхности вдоль шва, после истечения заданного времени вырабатывается сигнал, разрешающий перемещение кроулера к следующему сварному соединению, требующему выполнения контрольных операций.
Центром управления всеми функциями комплекса является электронный блок. Имеющиеся органы управления позволяют регулировать: таймер экспозиции (со ступенями х10); переключатель сброса логических установок; включать кнопку движения вперед, используемую при загрузке собранного кроулера внутрь трубы

Что нужно знать при заказе:

Параметры комплекса могут быть настроены в соответствии с требованиями, присущими каждому конкретному трубопроводу, именно эти данные нам и потребуются от заказчика для правильного подбора:
 1. Диаметр трубопровода – для определения модели основного шасси:
JME 10”- 60” или JME 24” (Существуют еще две модели JME 6” и 8” – в Россию не ввозились).
2. Географическое положение трубопровода – для выбора модели исполнения:
северное исполнение, позволяющее работать в суровых низкотемпературных условиях до -40 градусов Цельсия (термоодеяло - чехол, специализированные узлы электроники, поддон для бензинового генератора) или стандартное.
3. Толщина стенки трубопровода - для выбора чувствительности магнитной системы и подбора модели генератора.
Эти данные необходимы, но не достаточны.

Отличительные особенности рентгенографического кроулера JME 24

• Полноприводное шасси
• Модульная конструкция
• Дистанционное управление
• Экспонирование на 360°
• Выбор рентгеновских трубок на 160, 180, 200, 225 или 300 кВ
• Выпускается модель гамма - Иридий 192

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ:

1.Электромагнитная система управления

• Полностью исключает использование изотопов, не наносит вреда здоровью оператора и окружающей среде
• Прекрасно зарекомендовала себя при строительстве трубопроводов в РФ и Казахстане
• Снимает целый ряд дополнительных вопросов

2.Набор расширительных валов
Набор валов и втулок колес поможет установить Кроулер в трубопроводы большего размера.

3.Многоканальное зарядное устройство
Зарядное устройство для источника питания свинцово-кислотных батарей JME для оптимальной работы и срока эксплуатации батарей.

4.Запасной источник питания
Благодаря дополнительному источнику питания Кроулер может работать в течение продолжительного времени, в то время как использованный источник питания перезаряжается.

5.Система радиовозврата
Дистанционная система позволяющая вернуть Кроулер на исходную позицию даже в случае отказа всей электроники.

6.Передвижная тележка для персонала
Полностью автономное устройство предназначено для перемещения персонала внутри трубопровода. Передвижная тележка оснащена электромотором, дыхательным устройством, осветительными приборами и комплектом инструмента.

7.Датчики конца трубы
Инфракрасные датчики исключают возможность выпадение Кроулера из трубы. Устанавливается на передней и задней частях Кроулера.

8.Блок предупредительных звуковых/визуальных сигналов
Предупредительный блок сигналов, работающий на независимых батареях, дает проблесковый сигнал и звуковые сигналы с внешней стороны трубопровода, когда Кроулер испускает излучение (рентгеновское или гамма).

9.Тестер
Эксплуатационный прибор для помощи в поиске дефектов и установке электронного модуля.

10.Комплект запасных частей
Набор запасных частей необходим в тех местах, где будет трудно достать какие-либо нужные детали. Включает в себя более 280 наименований электронных и электрических компонентов, запасные аккумуляторные блоки и колеса, набор инструментов.

11.Нестандартные редукторы
Редукторы могут поставляться или прилагаться к Кроулерам с нестандартным передаточным числом. Это позволяет покупателя изменять скорость перемещения Кроулера согласно его требованиям.
