Антенная решетка M9171 4.0V0R26X10CL

Артикул: 1163

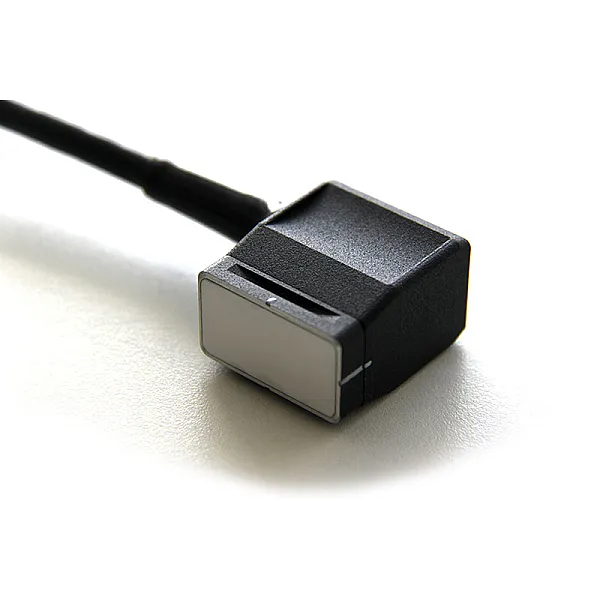

16 элементная цифрофокусируемая антенная решетка продольных волн с центральной рабочей частотой 4 МГц и областью сканирования от -30° до +30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной антенной решетки является укороченная апертура (26х10 мм), что позволяет проводить контроль в труднодоступных местах.

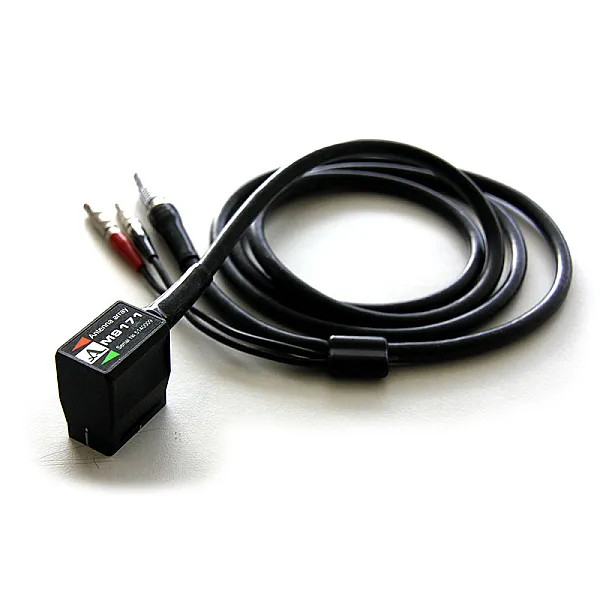

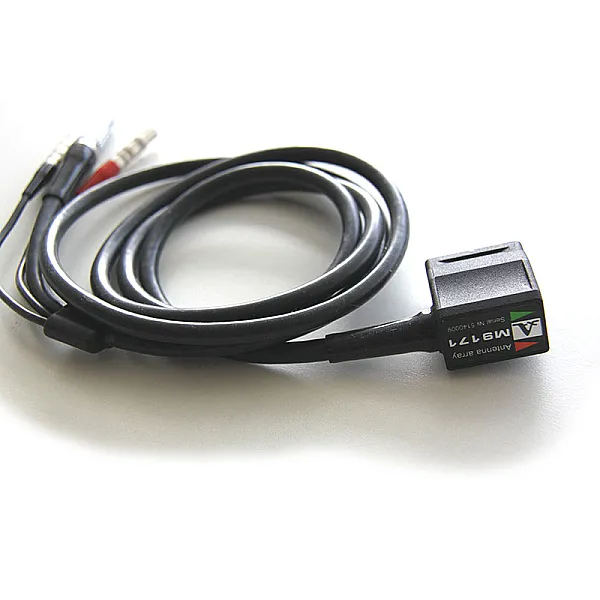

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

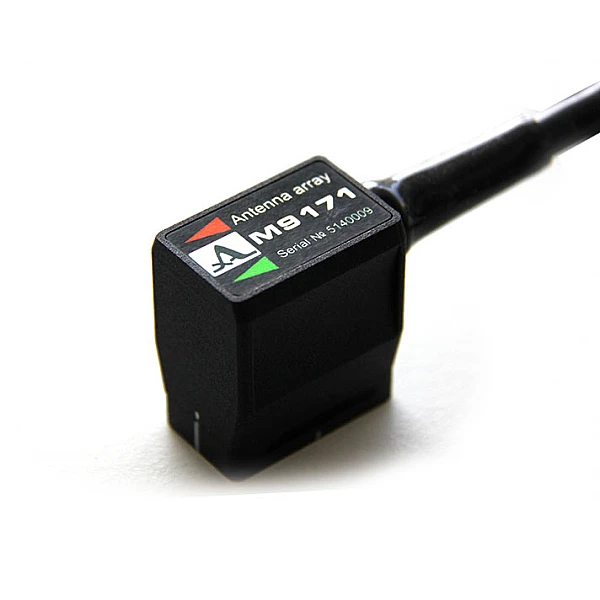

На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor.

Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.

Используется с приборами:

• A1550 IntroVisor
